前言
Moldex3D建議澆口位置精靈,可以提高模具製造的可行性。在射出成型製程中,產品品質的好壞與模具結構設計息息相關,其中澆口的位置與數量則是模具結構設計中的重要參數。因此,澆口設計對產品品質的影響極為重要,不良的澆口設計可能會造成外觀不佳、縫合線品質差、剪切應力高與翹曲變形等缺陷。
本次Moldex3D 2023建議澆口位置精靈進一步強化澆口設計的支援性,可以針對澆口位置的設計快速提供初步的建議,讓澆口位置分佈更合理;此外,本功能提供進階的流長比(Flow length from gate to end/Average wall thickness)工具,提供使用者評估澆口位置的設計。
Step 1. 匯入幾何模型
於Studio中準備含有塑件(Part)的模型,完成後點擊模型(Model)頁籤、澆口(Gate)、建議澆口精靈(Gate Location Advisor)來開啟工具介面。
Step 2-1. 澆口位置精靈操作流程
在建議澆口精靈(Gate Location Advisor)中,選擇澆口模式為自動(Autiomatic)。如此,使用者能夠依據不可進澆側(Non-gating side direction)或進澆區限制(Constrain gating region)優化澆口設計。本文範例在側邊進澆,故點擊進澆區限制(Constrain gating region)後(如圖2),選擇指定的進澆面。
註:
- 在手動模式下,使用者須自行點擊新增(Add)/移動(Move)/移除(Remove)澆口位置;
- 一般來說,不可進澆側及不可進澆區通常是指公模(可動)側;
- Studio介面上不可進澆側(Non-gating side direction)僅有6個正交方向可進行設定,若需要其他方向的設定可以透過API執行。
Step 2-2. 設定澆口數量
以圖3為例,在指定可進澆面後輸入澆口數目(Number of gates),點擊套用(Apply),軟體便會根據使用者所輸入的條件計算適當的澆口位置;此外點擊顯示流長比範圍帶(Show L/t band),可以協助使用者透過流長比的分佈判斷澆口位置適當與否以及流動的波前。完成設計後點擊右上方的綠勾完成本次的澆口位置設計。
註:
- 每次輸入的澆口數目限制為10個;
- 建議澆口位置精靈會考慮已存在的澆口位置,再另外計算使用者所輸入的新增澆口數量進行建議。
Step 3. 結果判讀

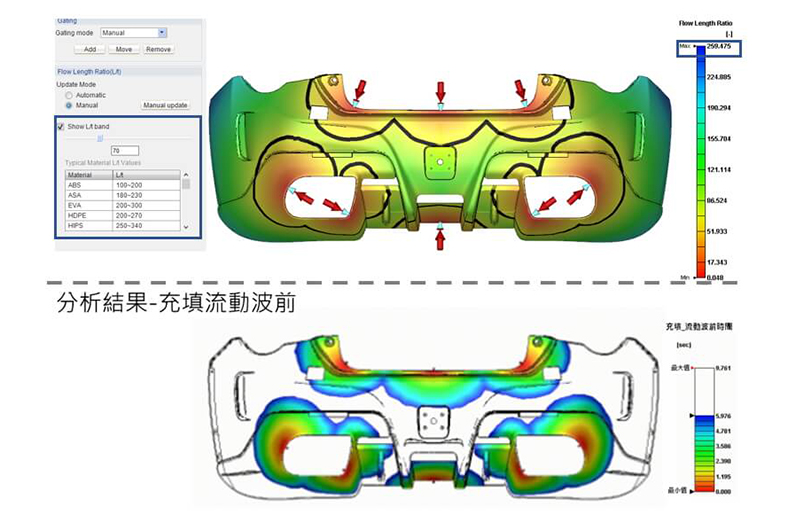

使用者透過建議澆口精靈(Gate Location Advisor)與顯示流長比範圍帶功能,可以判斷澆口位置與數量是否恰當,以圖4為例,澆口位置最長的流長比為249.475,假如材料選用HDPE,則此澆口數量則符合典型的流長比範圍;同時,可以拖曳流長比範圍帶,觀察各個澆口在不同流長比的位置(黑色線),讓使用者在還沒進行分析之前就可以先預測縫合線出現的位置及強度,藉以幫助使用者判斷澆口位置與數量的適當與否。圖4為分析完成後的透過求解器真實模擬出的流動波前,比對後可以發現顯示流長比範圍帶提供的資訊的確有一定程度的可靠性。
註:如果使用者想要調整澆口位置,可以在手動模式下自行新增/移動/移除澆口位置。
