2021年5月雜誌專題射出成型機

通過帶緩衝能力的輸送系統將多臺射出機柔性連接,實現智慧化射出成型

■威猛集團



合作簡介

Happ 公司總部位於德國北萊茵- 威斯特伐利亞州Ruppichteroth,是一家為汽車行業提供部件及組裝件的知名製造商。在該公司用於製造這些產品的設備中,包含了數臺威猛巴頓菲爾EcoPower 全電動射出機,其中的兩臺射出機通過帶緩衝能力的輸送系統(由Happ 的子公司ErgoTek 提供)柔性連接在一起,實現了複雜組裝件的高效生產,滿足了最高的品質標準要求。



客戶背景

Happ 創建於1964 年,其第一代產品是夾層箱和家具配件。這家位於Ruppichteroth 的家族企業目前擁有70 名員工,在6000m2的生產車間採用三班倒的方式,生產主要用於汽車行業的高品質複雜部件和組裝件。該公司的一部分銷售額還來自於為白色家電應用生產的產品。從產品開發設計,到內部製模,直至原型和批量生產,該公司為其客戶提供了全面的產品和服務組合。

該公司加工的各類熱塑性塑料超過1300t,在單組分和雙組分的射出成型中,注射重量範圍在0.5 ~3000g。該公司大約有40 臺鎖模力在350 ~ 8000kN之間的射出機用於生產塑料部件,其中有7 臺是鎖模力1000 ~ 3000kN 的威猛巴頓菲爾EcoPower 全電動射出機。來自EcoPower 系列的大多數射出機都配有威猛的W818 和W822 機械手。為乾燥其生產原料,Happ 還採用了威猛中央物料乾燥系統。



客戶發展歷程

基於對創新型自動化技術的持續投資,Happ 能夠以完全自動化的方式組裝一個完整的部件,從而達到最終所需的精度和效率。為了開發並製造這些自動化解決方案,Happ 於2015 年在其位於Ruppichteroth 的所在地成立了ErgoTek 公司。ErgoTek 公司的成立源於Happ 在2014 年為健身和理療行業開發的產品,名為Ergo-Wall。這是一種攀岩墻,採用自動化和輸送技術,可將其設置成不同的傾斜角度。現在波茨坦大學用Ergo-Wall 來訓練理療師。

後來,Happ 決定讓ErgoTek 將使用該產品所獲得的知識用於其生產組裝工序,同時也用於其他行業。自2018 年以來,在模塊化輸送機的核心使用的模塊已被用於工業化生產。2019 年,FlexiTek 系統被補充到主要用於計時系統的模塊化輸送機中。擁有緩衝能力的FlexiTek 系統適合多種應用,而且能以最佳方式適應射出成型生產的要求。2020 年,該公司計劃擴展產品和服務組合,包括用於格子箱的重載輸送系統。

利用Happ 在塑料射出成型生產中積累的專業知識及其多年的輸送和自動化技術經驗,各種模塊正在被開發出來,可供ErgoTek 靈活使用。在此,需要特別關注產品的成本效益。

圖1:通過帶緩衝能力的輸送系統連接在一起的威猛巴頓菲爾EcoPower 110/350 射出機全視圖/圖2: 威猛巴頓菲爾銷售Thomas Bertram( 左) 和ErgoTek 銷售經理Dirk Wevelsiep(右)站在相互連接的射出成型系統前(圖片皆來自威猛巴頓菲爾)

合作方案

ErgoTek 最近在該公司自己的生產工廠中完成的一個項目是:通過帶緩衝能力的輸送系統,將兩臺EcoPower 射出機柔性連接在一起。利用該系統,汽車機油濾清器排放螺絲的內外管被全自動地組裝在一起,經檢驗和雷射列印後進行存放。

集成在該系統中的兩臺EcoPower 110/350 射出機都擁有1100kN 的鎖模力,每一臺都配有威猛W818 機械手。這兩臺射出機分別搭載一副兩腔模具,射出成型機油濾清器排放螺絲的內、外管,然後由威猛機械手將這些部件取出,送到攝影機處檢查尺寸精度。另一臺攝影機則負責檢查部件是否有毛刺。接著,由ErgoTek 提供的FlexiTek 輸送機進一步輸送這些管子,以使它們緩慢冷却。然後,一臺Scara 機械手將外管安裝到內管上。借助關節式機械手和進一步的攝影檢查,可以測量深度和角度位置,隨後將部件輸送到標簽帶處進行雷射列印。由此,成品部件被輸送到ErgoTek 的Flexi 緩衝區。

利用該計時系統,最終使這種產品的低成本生產成為可能,但生產單元還擁有其他許多優勢:
• 通過FlexiTek 輸送帶而將該系統的兩部分連接起來,避免了對單個部件的儲存,實現了按型腔進行分配,從而保證了可追溯性。
• 可通過斜槽獲取及取出SPC 部件。
• 如果一個系統組分發生中斷,其他部分最多還可繼續運行一小時。
• 帶有成品部件的箱式緩衝器僅需每隔2.5 小時清空一次。
• FlexiTek 輸送帶的連接只需要最小的控制力,允許將各個安全區域彼此分離。



客戶評價

15 年以來,Happ 一直信賴威猛巴頓菲爾射出技術。除了卓越的服務外,尤其讓Happ 和ErgoTek 滿意的是威猛巴頓菲爾射出機的穩定性、易操作性以及易擴展性。ErgoTek 的銷售經理Dirk Wevelsiep 總結說:「由於易於擴展,使得威猛巴頓菲爾射出機非常適合智慧連接。而就售後服務而言,威猛巴頓菲爾也處於優勢地位。」

圖3:Dirk Wevelsiep 向Thomas Bertram 展示新開發的產品「具有自密封咬邊的底板」(圖片來自威猛巴頓菲爾)

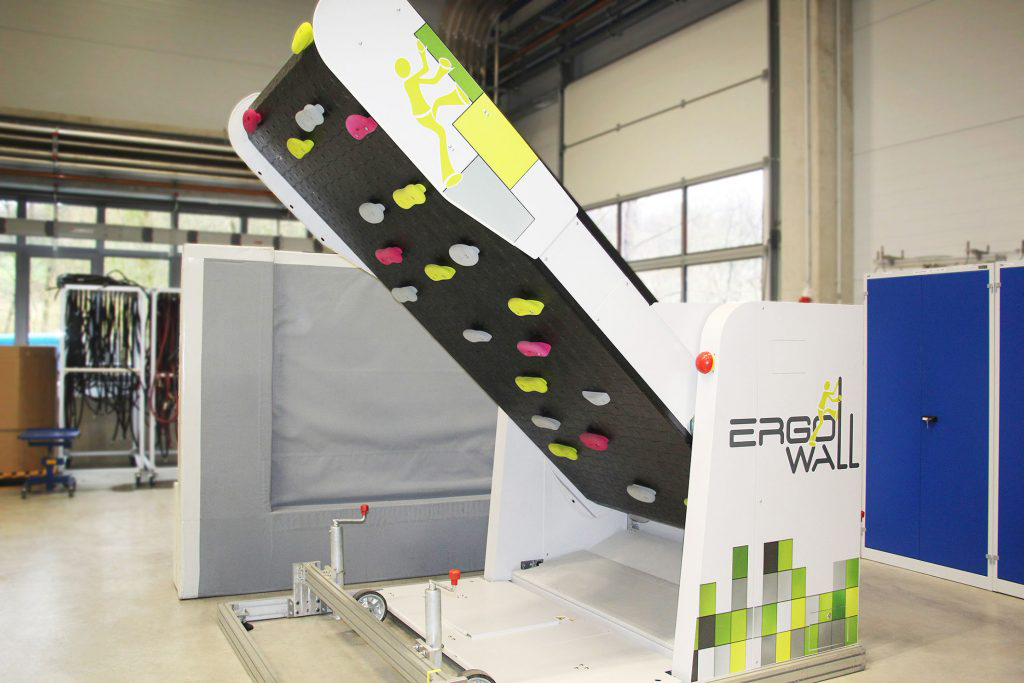

圖4:Ergo-Wall ─ ErgoTek 的首個娛樂和理療產品(圖片來自威猛巴頓菲爾)

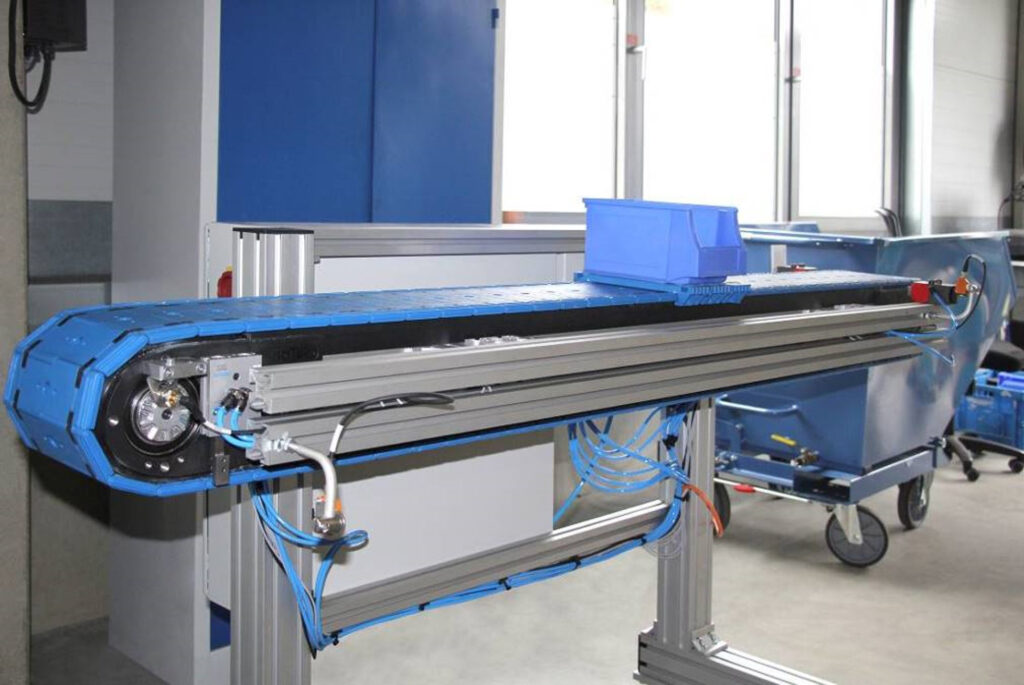

圖5:ErgoTek 的Flexi 輸送機(測試設備)由Happ 製造的塑料部件構成(圖片來自威猛巴頓菲爾)

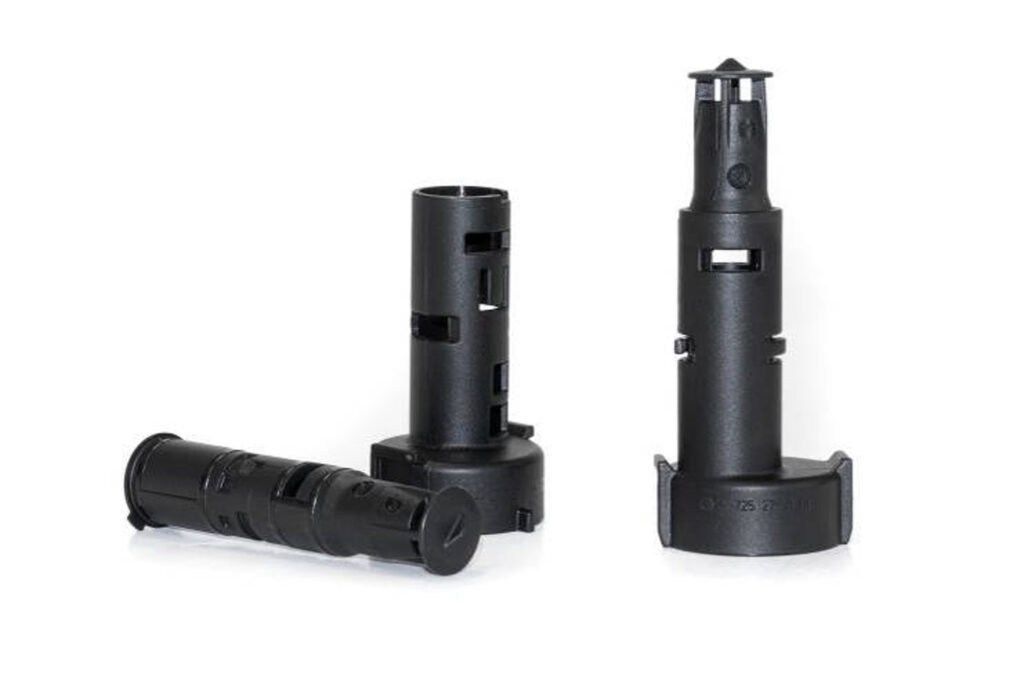

圖6:由左至右分別為機油濾清器排放螺絲的內外管和成品部件(圖片來自威猛巴頓菲爾)
