■科盛科技 技術支援處 / 鄧詠心 工程師
客戶簡介
- 客戶：Objectify Technologies Pvt. Ltd
- 地區：印度
- 產業：汽車
- 解決方案：Moldex3D Advanced解決方案、流動分析模組Flow、保壓分析模組Pack、冷卻分析模組Cool、翹曲分析模組Warp、Designer BLM
Objectify Technologies Pvt. Ltd.創立於2013年，該公司為印度在塑膠與金屬材質之積層製造、3D列印與快速成型領域的先驅。
大綱
為縮短產品的成型週期同時提升零件品質，Objectify Technologies Pvt. Ltd.設計異型冷卻水路作為解決方案。在利用Moldex3D模擬原始設計水路及異型水路的冷卻效率及產品翹曲差異後，決定將隔板式水路換成以DMLS技術製作的異型水路。經實際開模使用，驗證了Moldex3D之分析結果與現場高度相符。
面對的挑戰與解決方案
本案例中遇到的兩大挑戰分別為「縮短冷卻時間」，以及「減少間隙內的翹曲及零件組裝的填隙公差」。
為完成上述挑戰，客戶打造全新異型水路設計以改進冷卻效率。新的異型水路設計能有效最佳化必要的冷卻時間，在短時間內即可達到目標溫度。藉此取得的效益條列如下：
- 冷卻時間縮短約65%；
- 翹曲大致上減少為25%；
- 整體產能提升至50%。
案例研究
為追求輕量化與節省能源，汽機車產業使用射出成型的塑膠零件取代金屬零件的比例越來越高。在本案例中，產品彎曲的管狀設計造成模具內部冷卻不易。傳統的加工方式僅能製作結構簡單的直通水路，無法讓產品均勻且快速的冷卻。這不僅造成產品成型週期過長，冷卻不均也讓產品變形嚴重、良率降低。因此Objectify Technologies Pvt. Ltd團隊利用Moldex3D分析異型水路與傳統水路差異，利用直接金屬雷射燒結(DMLS)技術，實現異型水路的優勢。結果大幅降低產品成型週期，同時減少變形、提升良率，為客戶提高產能。

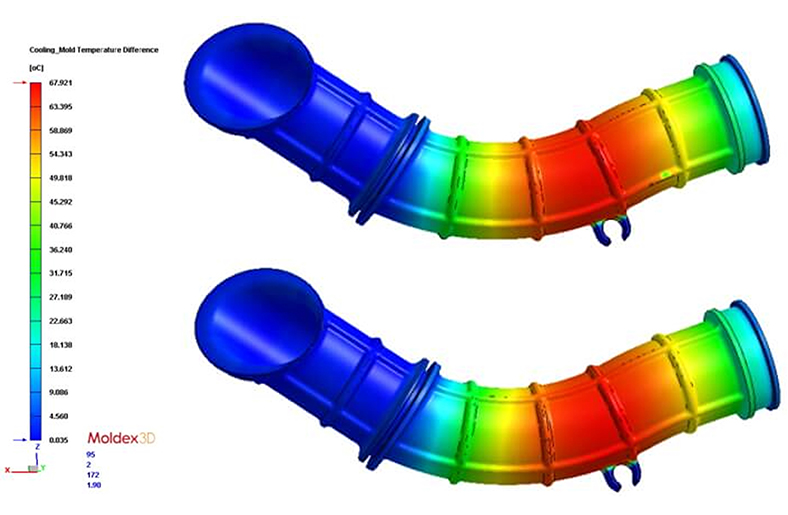

傳統水路設計如圖1所示，隔板式水路無法深入彎管內部，導致產品在冷卻階段結束後溫度分布不均，軟管一端已完全冷卻，而另一端卻出現積熱，導致產品公母模溫差高達70℃。（圖2）
優化方案將隔板式水路改為異型水路（圖3），此時水路可通過整個塑件內，原先積熱問題可獲得解決，使得公母模溫差下降至15℃（圖4）。
此外，由圖５中模座溫度剖面圖可更清楚觀察到，模具溫度受到不同的冷卻水路設計影響出現巨大差異。圖5(a)中使用原始水路設計，靠近隔板式水路端，模具溫度在圓管內外分佈均勻；而遠離隔板式水路端，圓管內部無法有效散熱，溫度明顯較高。圖5(b)則採用異型水路設計，由於水路可沿著圓管內部幾何造型排列，管內外無明顯溫差，也不會出現產品兩端溫度分布不均的情況。
原始水路設計無法均勻降溫，造成產品嚴重的變形問題。使用異型水路解決積熱問題後，產品變形的情況才獲得大幅改善，產品總變形量由原先3.8毫米下降至2.9毫米（圖6），有效提升產品良率。
最終，客戶運用Moldex3D協助修改與預測優化條件，經現場試模結果顯示，有效降低成型時間與翹曲。（圖7）
結果
Objectify Technologies Pvt. Ltd團隊運用直接金屬雷射燒結(DMLS)技術實現異型水路設計，經現場試模驗證，利用Moldex3D所預測新的異型水路冷卻時間僅需9秒，相較於使用隔板式水路時需要25秒，冷卻時間縮短65%，顯著提升整體產能。此外，冷卻後產品均勻的溫度分布導致變形量降低約25%，實現了產品品質的優化。研究結果證明，利用Moldex3D的卓越製程優化性能，可為製造業者提供了實質而可靠的解決方案，促使更高效的生產流程。
資料來源
[1]. 本文經科盛科技授權後刊登，引自https://ch.moldex3d.com/blog/customer_success/3d-printing-enabled-smart-molding-solutions/
本篇文章經科盛科技授權後轉載
