2020年12月雜誌專題塑膠材料

細節決定成敗:免噴塗產品解決方案

■金暘新材料





前言

動輒上萬元一個的Dyson 吸塵器,不僅沒有讓民眾望而卻步,反而成為許多人夢寐以求的一款居家清潔神器。用過的人都說好,背後離不開Dyson 產品為王的理念,這點在材料上可見一斑。

Dyson 吸塵器外殼採用了金屬質感的免噴塗材料,它比金屬材料更輕,比傳統塗裝材料更環保,兼具輕薄、環保、時尚於一身,在消費者眼裏,這就是高品質、高顔值、高格調。

近年來,大眾消費升級勢不可擋,消費需求從過去單一的功能性需求向個性化、時尚化、品質化等高層次需求轉變。免噴塗材料具有輕薄化、時尚化、環保化等優點,可以說是專為消費升級而生的一款新材料。如今,它已被廣泛應用於電器、汽車、日化等領域。





免噴塗材料的兩大常見缺陷

免噴塗材料雖好,不過由於材料特性,在生產製件時容易出現兩大缺陷——「熔接線」和「流痕」,倘若處理不好,不僅會影響產品外觀,甚至可能降低產品的整體品質。

缺陷1:熔接線較明顯,且具有遷移性
當產品充填時,片狀顔料沿著充填方向平行排布,而當兩股料流交匯的時候,因為互相擠壓,導致片狀顔料垂直於產品表面取向,使得我們看到的是金屬片層的側面,因此看起來比較暗。而熔接線具有遷移性則是指,熔接線會隨著充填方向延長。普通材料的熔接線長度,只會在料流交匯處顯示一小段(如圖2)

缺陷2:易產生流痕
當產品壁厚突變或者產品面上有筋條時,塑料熔體在充填過程中,流經壁厚突變或者筋條區域時,片狀顔料在產品內排布發生變化,破壞了片狀顔料在產品表層的平行排列,於是便產生了流痕。



針對免噴塗常見缺陷的解決方案

要想解決免噴塗製件的外觀缺陷問題,需要從產品的結構設計與模具設計著手。
熔接線改善解決方案
• 轉移澆口位置:通過調整澆口位置、數量,將熔接線「趕」到非外觀面上。
• 順序進澆:對於較大產品的模具設計,可採用多點針閥式熱流道,進行順序進澆。
• 淡化處理:通過一些表面修飾使熔接線看起來沒那麽明顯,比如做皮紋、圖案遮蓋、貼標等。
• 模內切:在模具設計時,模具內部設有模內切裝置,產品先將孔位做成閉孔,射出的時候再通過模內切裝置,將孔位復原。


圖1:免噴塗材料熔接線產生的機理

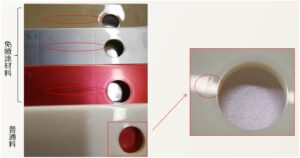

圖2:免噴塗材料與普通材料熔接線對比

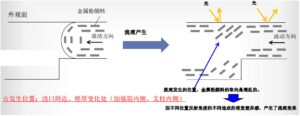

圖3:免噴塗材料流痕產生的機理

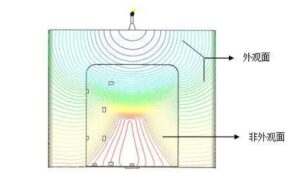

圖4:熔接線轉移到非外觀面示意圖

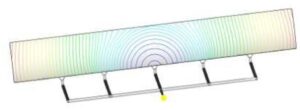

圖5:多點針閥式熱流道示意圖

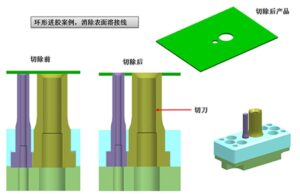

圖6:模內切切刀工作示意圖

圖7:加强筋與流痕的關係

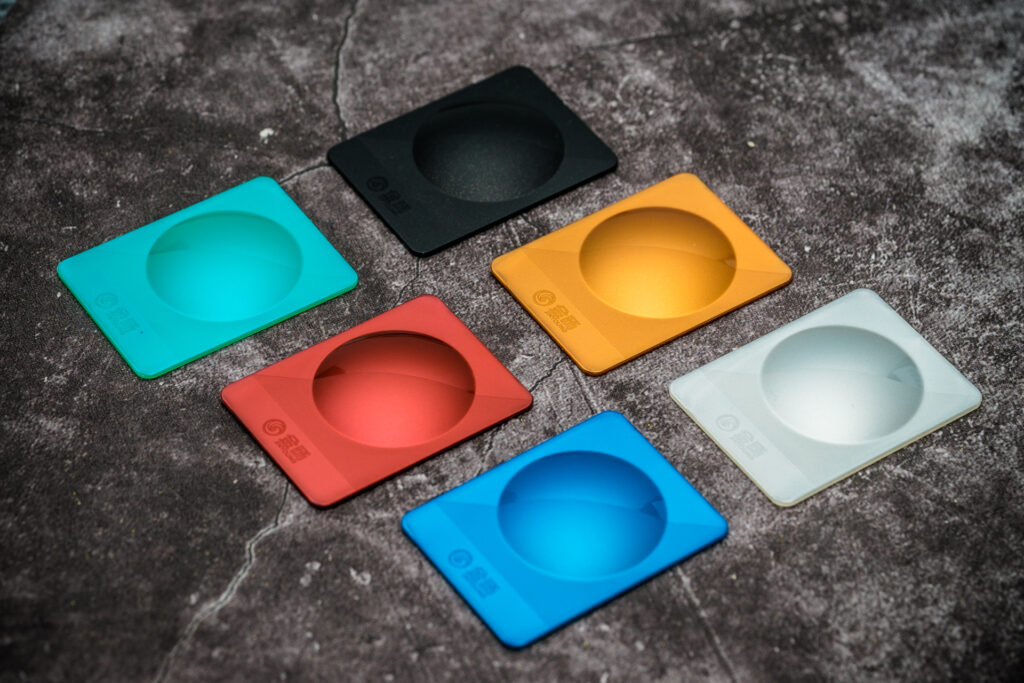

圖8:免噴塗樣品圖例,由左至右分別爲皮紋外觀、拉絲外觀,以及閃爍效果的免噴塗樣品



流痕改善解決方案
• 壁厚均勻:產品在壁厚設計時儘量做到壁厚均勻,局部壁厚變化較大的區域,做漸變過渡。
• 加强筋設計:注意加强筋的厚度和取向設計,加强筋的厚度不大於產品厚度的1/3,同時,盡量避免使充填方向與筋條方向平行。
• 皮紋、拉絲:做表面修飾,比如皮紋、拉絲等可以起到一個很好的遮蓋作用,對改善免噴塗材料流痕效果顯著。
• 替換材料:選用多面體色粉來替代片狀色粉,金屬質感會比採用片狀色粉的產品稍弱,但是,產品的熔接線和流痕會比較不明顯。對於那些對產品結構細節要求較高,修改空間較小的產品,提供了一種全新選擇。



兼具環保、實用與美觀的免噴塗方案

以上解決方案,是金暘新材料研發團隊經過大量的研究與實踐,總結出的技術經驗。目前,金暘開發了ABS、PP、PC/ABS、PMMA/ASA、PA 等免噴塗材料,採用獨特的技術工藝,有效解決了流痕與熔接線等問題,能滿足多元化的美學需求,100% 回收再利用,平均為客戶節約20% ~ 40% 成本,可針對家電、汽車、化妝品等不同領域、不同應用提供豐富多彩的色彩效果及解決方案。■
